Что мы потеряем из-за ЦКАД: подробная схема размещения трассы на карте
О строительстве ЦКАД не слышал только ленивый. Чем обернется для Московской области этот проект? Правительство твердит про решение транспортных проблем, но многие экологические организации выразили свое негативное отношение к нему, ведь строительство серьезно ударит по экологии области. Позиция Гринпис по ЦКАД: новая трасса уничтожит весь лесозащитный пояс Москвы.Понимаю, что большинству жителей области скорее всего на проблемы экологии плевать, но потерять свои “6 соток” из-за строительства трассы им будет неприятно. Вот, жители деревни Петровское уже устраивали народный сход, так как трасса затронет их населенный пункт
Чтобы наглядно видеть, где именно пройдет трасса, и посмотреть, какие участки попадут под строительство, я попросила своего друга Николая Охотникова разметить ЦКАД на карте. Вот результат его работы
(ссылка на карту и пояснение):
“Карта подготовлена на основании детального описания планируемой зоны размещения ЦКАД, приведенной в разделе 3.1.1 “Схемы территориального планирования Московской области”, утверждённой постановлением Правительства Московской области от 11.07.2007 г. № 517/23. Существует еще как минимум три постановления Правительства МО на ту же тему, однако они на данный момент утратили силу, и актуальной является именно “Схема территориального планирования”.
Разобраться с картой несложно. Здесь жирная красная линия — это линия, соединяющая ключевые точки, описанные в “Схеме территориального планирования”. Оранжевым цветом вокруг неё выделена зона размещения трассы. По этой карте вы можете оценить, насколько строительство ЦКАД вас коснётся. При этом нужно иметь в виду следующее.
Отметки на карте могут иметь погрешность в несколько десятков метров из-за неточности привязки, искажения изображений со спутника и т.д. Поэтому, если вы видите, что зона строительства пролегла аккурат по участку соседа, а ваш не затронула, это не повод успокаиваться и злорадно посмеиваться над соседом. Кроме того, отдельные точки не удалось привязать точно из-за неточности или даже противоречивости описания их местоположения, или же из-за неразличимости ориентиров, к которым они привязаны. Для таких точек (их к счастью немного) погрешность расположения может достигать нескольких сотен метров, поэтому эти точки выделены на карте метками синего цвета. Щелкнув на одну из таких меток, вы можете прочитать, по какой именно причине точка отмечена неточно, и каково приблизительное значение погрешности ее местоположения.
И еще одна особенность. Зона строительства в разных местах имеет разную ширину, но в описании не сказано, как именно сопрягаются между собой её участки. Поэтому вблизи ключевых точек зона может быть отмечена несколько неправильно.
Вот и всё, что я хотел сказать. Сама карта доступна по ссылке:
Имейте в виду, что зона строительства — это ещё не сама трасса. Дорога имеет заведомо меньшую ширину и пройдёт внутри отмеченного “коридора”, а что будет с оставшейся частью территории: останется ли она нетронутой, или же её используют для строительства придорожных и промышленных объектов (что по-моему более вероятно) пока неизвестно. Поэтому, если ваша собственность попала в “оранжевую зону”, или же расположена вплотную к ней, советую вам сделать следующее.
На ней размечены все участки, поставленные на кадастр, и если землеотвод под ЦКАД в вашей местности завершен, вы увидите точные границы соответствующего земельного участка.
Узнайте, утвержден ли в вашем поселении генеральный план. Если да, то в нем на картах также будет нанесена трасса ЦКАД.
Выясните, в каких газетах публикуются официальные объявления и документы вашего поселения и муниципального района. Регулярно просматривайте эти издания: в них будет опубликовано объявление о проведении публичных слушаний, на которые обязательно надо прийти — там можно будет не только уточнить, как именно собираются проложить дорогу, но и высказать своё несогласие с проектом.
Не дожидаясь публичных слушаний, объединяйтесь с соседями — ведь если дорога пройдёт по вашему населённому пункту, плохо будет всем. Организуйте инициативную группу, заручитесь поддержкой грамотного юриста, пишите обращения в правительство области, привлекайте внимание прессы массовыми акциями — и у вас будут неплохие шансы “отодвинуть” трассу подальше от ваших домов. Удачи!
pavlovat-selles.livejournal.com
Что мы потеряем из-за ЦКАД: подробная схема размещения трассы на карте
О строительстве ЦКАД не слышал только ленивый. Чем обернется для Московской области этот проект? Правительство твердит про решение транспортных проблем, но многие экологические организации выразили свое негативное отношение к нему, ведь строительство серьезно ударит по экологии области. Позиция Гринпис по ЦКАД: новая трасса уничтожит весь лесозащитный пояс Москвы.Понимаю, что большинству жителей области скорее всего на проблемы экологии плевать, но потерять свои “6 соток” из-за строительства трассы им будет неприятно. Вот, жители деревни Петровское уже устраивали народный сход, так как трасса затронет их населенный пункт
Чтобы наглядно видеть, где именно пройдет трасса, и посмотреть, какие участки попадут под строительство, я попросила своего друга Николая Охотникова разметить ЦКАД на карте. Вот результат его работы
(ссылка на карту и пояснение):
“Карта подготовлена на основании детального описания планируемой зоны размещения ЦКАД, приведенной в разделе 3.1.1 “Схемы территориального планирования Московской области”, утверждённой постановлением Правительства Московской области от 11.07.2007 г. № 517/23. Существует еще как минимум три постановления Правительства МО на ту же тему, однако они на данный момент утратили силу, и актуальной является именно “Схема территориального планирования”.
Разобраться с картой несложно. Здесь жирная красная линия — это линия, соединяющая ключевые точки, описанные в “Схеме территориального планирования”. Оранжевым цветом вокруг неё выделена зона размещения трассы. По этой карте вы можете оценить, насколько строительство ЦКАД вас коснётся. При этом нужно иметь в виду следующее.
Отметки на карте могут иметь погрешность в несколько десятков метров из-за неточности привязки, искажения изображений со спутника и т.д. Поэтому, если вы видите, что зона строительства пролегла аккурат по участку соседа, а ваш не затронула, это не повод успокаиваться и злорадно посмеиваться над соседом. Кроме того, отдельные точки не удалось привязать точно из-за неточности или даже противоречивости описания их местоположения, или же из-за неразличимости ориентиров, к которым они привязаны. Для таких точек (их к счастью немного) погрешность расположения может достигать нескольких сотен метров, поэтому эти точки выделены на карте метками синего цвета. Щелкнув на одну из таких меток, вы можете прочитать, по какой именно причине точка отмечена неточно, и каково приблизительное значение погрешности ее местоположения.
И еще одна особенность. Зона строительства в разных местах имеет разную ширину, но в описании не сказано, как именно сопрягаются между собой её участки. Поэтому вблизи ключевых точек зона может быть отмечена несколько неправильно.
Вот и всё, что я хотел сказать. Сама карта доступна по ссылке:
Имейте в виду, что зона строительства — это ещё не сама трасса. Дорога имеет заведомо меньшую ширину и пройдёт внутри отмеченного “коридора”, а что будет с оставшейся частью территории: останется ли она нетронутой, или же её используют для строительства придорожных и промышленных объектов (что по-моему более вероятно) пока неизвестно. Поэтому, если ваша собственность попала в “оранжевую зону”, или же расположена вплотную к ней, советую вам сделать следующее.
На ней размечены все участки, поставленные на кадастр, и если землеотвод под ЦКАД в вашей местности завершен, вы увидите точные границы соответствующего земельного участка.
Узнайте, утвержден ли в вашем поселении генеральный план. Если да, то в нем на картах также будет нанесена трасса ЦКАД.
Выясните, в каких газетах публикуются официальные объявления и документы вашего поселения и муниципального района. Регулярно просматривайте эти издания: в них будет опубликовано объявление о проведении публичных слушаний, на которые обязательно надо прийти — там можно будет не только уточнить, как именно собираются проложить дорогу, но и высказать своё несогласие с проектом.
Не дожидаясь публичных слушаний, объединяйтесь с соседями — ведь если дорога пройдёт по вашему населённому пункту, плохо будет всем. Организуйте инициативную группу, заручитесь поддержкой грамотного юриста, пишите обращения в правительство области, привлекайте внимание прессы массовыми акциями — и у вас будут неплохие шансы “отодвинуть” трассу подальше от ваших домов. Удачи!
mosobl.livejournal.com
ЦКАД 2017 — Центральная кольцевая автомобильная дорога: описание, схема, карта — www.statdata.ru
Согласно Википедии (Бизнес-журнал, № 5/2015 (выпуск, г. Москва))
Основные технические параметры ЦКАД
Категория автомобильной дороги: I
Количество полос движения после завершения первого этапа строительства: 4
Количество полос движения после завершения второго этапа строительства: 6/8
Расчетная скорость движения: 120 км/ч
Общая протяжённость ЦКАД [2]: 525 км.
Планируемая дата открытия по данным [2]: 2025 год, по данным [1]: Планируемые сроки строительства объекта (с учетом подготовки территории) – 2014- 2018 гг.
Условия использования согласно [2]: По заявлению главы госкомпании «Автодор» Сергея Кельбаха, проезд по новой автодороге будет платным. Размер средневзвешенного тарифа при проезде по ЦКАД будет 2,32 р./км. Плата за проезд по ЦКАД будет варьироваться в зависимости от времени суток и вида транспорта.[10] Бесплатной альтернативой останется Московское малое кольцо.
Автомобильная дорога будет оснащена современной автоматической системой управления дорожным движением, станциями метеорологического наблюдения, вертолетными площадками, средствами экстренной связи, стоянками для отдыха водителей и зонами дорожного сервиса.
ЦКАД: Строительство третьего пускового участка от М-11 до М-7 «Волга». Источник: youtube.com
Основные задачи ЦКАД [1]:
• Разгрузить радиальные выходы из Москвы и уличную сеть города от движения большегрузного и транзитного транспорта.
• Рационализировать структуру грузораспределения, «перехватить» на дальних подъездах к Москве большегрузные транспортные средства, с последующей пересортировкой грузов и отправкой их в иные регионы мелкими партиями.
• Создать автодорожную составляющую международных транспортных коридоров (МТК) — №2 (Лондон — Берлин — Варшава — Минск — Москва — Нижний Новгород), №9 (Хельсинки — Санкт- Петербург — Москва — Киев — Юго-восточная Европа), МТК «Север-Юг» и МТК «Хельсинки – Москва — Нижний Новгород», проходящих через территорию Московской области.
• Интенсифицировать социальные, хозяйственные, межрегиональные и международные связи, повысить уровень мобильности населения и субъектов рынка.
• Снизить себестоимость перевозок и уровень транспортных издержек для грузоотправителей.
• Снизить уровень негативного воздействия на окружающую среду за счет разгрузки головных участков радиальных дорог в Московской области.
• Оптимизировать (сократить) бюджетные расходы на этапе строительства за счет привлечения в проект внебюджетных инвестиций в рамках заключаемых концессионных соглашений.
• Оптимизировать (снизить) бюджетные расходы на этапе эксплуатации за счет привлечения концессионеров к расходованию средств на содержание автомобильной дороги.
Аргументы строительства ЦКАД [1]:
• На этапе обоснования инвестиций на основе данных экономических изысканий был составлен прогноз интенсивности движения автотранспорта и рассмотрены два сценария развития ЦКАД. По первому сценарию трасса прокладывалась с максимальным использованием полосы отвода и конструктивных элементов Московского малого кольца (ММК) и Московского большого кольца (МБК), по второму — по новому направлению. В результате всестороннего анализа было установлено, что автомобильные дороги А-107 и А-108 имеют параметры III-IV категорий, значительное количество участков с кривыми малого радиуса в плане и продольными уклонами, превышающими 40%, многочисленные пересечения и примыкания в одном уровне, смещения участков дорог в плане. На протяжении более 40 км дорога А-107 проходит по городам Ногинск, Электросталь, Бронницы, Звенигород и другим населенным пунктам. В этих местах расстояние до застройки составляет 5-30 м. Реконструкция этих дорог по параметрам I категории связана с практически полной их перестройкой и согласно выводам, сделанным в Обосновании инвестиций нецелесообразна.
Строитель и оператор ЦКАД [3]
Государственная компания «Российские автомобильные дороги» («ГК Автодо́р») — российская государственная компания. Государственная компания создана и действует в целях выполнения функций заказчика при проектировании, строительстве, реконструкции, капитальном ремонте, ремонте и содержании автомобильных дорог Государственной компании, развития полос отвода и придорожных полос автомобильных дорог Государственной компании, а также выполнения полномочий концедента при заключении и исполнении в отношении автомобильных дорог Государственной компании концессионных соглашений. Правовые основы деятельности регулируются федеральным законом от 17.07.2009 № 145-ФЗ «О государственной компании „Российские автомобильные дороги“ и о внесении изменений в отдельные законодательные акты Российской Федерации».Источники: 1 — ГК Автодор, Википедия: 2, 3.
третий пусковой комплекс, май 2018
ЦКАД (Центральная кольцевая автомобильная дорога) — строящийся дублёр «Малого бетонного кольца» (автодороги A107). Строительство ЦКАД разделили на пять пусковых комплексов, на трёх из которых сейчас ведутся строительные работы. Основное назначение ЦКАД — разгрузка МКАД перераспределением транзитного потока автотранспорта. Общая протяжённость ЦКАД — 525 км. Все участки ЦКАД, кроме пятого пускового комплекса и участка второго пускового комплекса, будут представлять из себя платную автомагистраль с двумя полосами в каждую сторону, отбойным ограждением по центру и расчетной скоростью движения 150 км/ч. Если более точно, то это будет дорога категории IA. Платная автомагистраль будет проходить параллельно А107 и, по большей части, в непосредственной близости от неё.
ЦКАД: Мост через пойму канала имени Москвы.
Эта публикация рассказывает о текущем состоянии третьего пускового комплекса ЦКАД, который, главным образом, обеспечит транзитный поток с М10 «Россия» и М11 «Столица» до М8 «Холмогоры» и М7 «Волга». Предыдущий раз я показывал строящуюся дорогу в сентябре прошлого года, с тех пор многое изменилось…

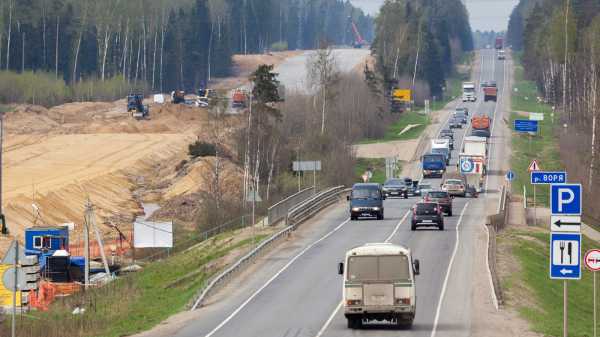

1. На пересечении с М7 «Волга» в районе Ногинска появилась высокая насыпь. Никаких других работ в этом месте ещё не велось.
2. На обходе Ногинска ведутся земляные работы, строится несколько мостов. Есть ощущение, что бетонные ограждения, которые установят по оси автомагистрали, завезены на объект в полном объеме. Мест их массового складирования достаточно много. На фотографии район деревни Починки.
3. Интересно выглядят сваи под опоры освещения. Надземная часть выведена в уровень с будущим отбойным ограждением.

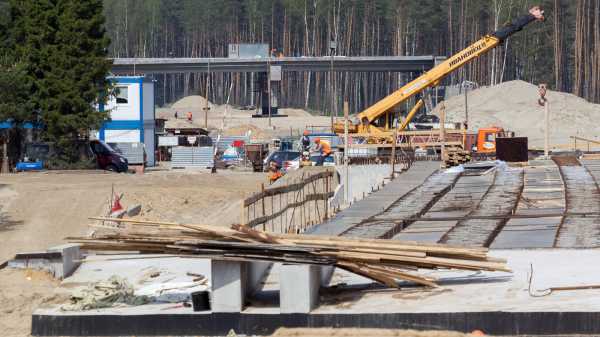

4. Мост через пруд в районе деревни Соколово под Ногинском. Тут уже видны практически готовые переходные плиты, а вот над основной плитой предстоит ещё поработать. На заднем плане путепровод на пересечении с местной дорогой.

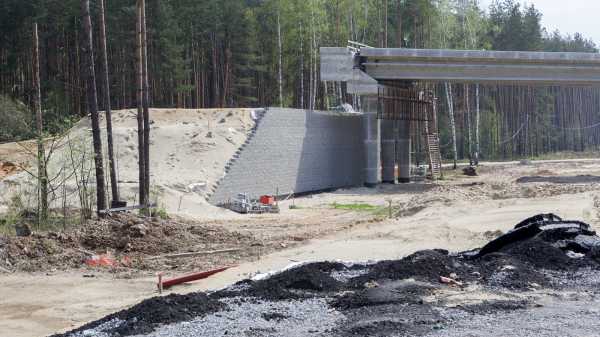

5. Интересно, что на разных объектах проектировщики тяготеют к разным решениям. У путепроводов на третьем пусковом комплексе ЦКАД массово для укрепления насыпи используют бетонные блоки стилизованные под натуральный камень. Выглядит совсем неестественно. Интересно, чем обусловлен выбор именно такого решения?
У нас в стесненных условиях обычно строят серьезные подпорные стенки. При этом, их строительства избегают, как только появляется такая возможность. На высокоскоростных железных дорогах Анкара — Конья и Анкара — Стамбул на путепроводах массово применены именно вертикальные подпорные стенки из блоков, стилизованных под камень. Интересно, почему они всегда именно им отдают предпочтение?

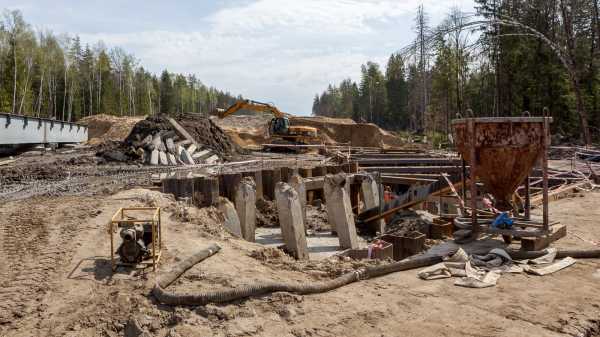

6. Строительство моста через реку Черноголовка. Ведутся работы по забивке свай и обустройству ростверка. Остальные опоры в большей степени готовности, но до монтажа балок пролётных строений тут ещё далеко.
7. Строители закрывают разрывы на пересечении с местными дорогами, чем ближе к Ногинску, тем больше участков имеют асфальтовое покрытие. Ближе к Икше асфальта пока ещё нет совсем.
8. Бетонные ограждения устанавливать сложнее своих металлических собратьев. Нужно дополнительно фрезеровать асфальт и заливать бетонное основание. Обратите внимание, что тут свай под опоры освещения ещё нет, а бетонное основание под отбойник уже делают. В разных местах разная последовательность работ.
На пересечении с Щёлковским шоссе насыпи практически выведены, некоторые опоры уже готовы, некоторые ещё строятся. Развязки с пунктом взимания платежей там, судя по всему, не будет.
9. Чуть дальше ведётся строительство моста через Пруженку. Работы по опорам почти завершены. Обычно к этому времени рядом с будущим мостом уже лежат балки пролётных строений. Но тут их нет.
10. Автомагистраль третьего пускового комплекса ЦКАД неоднократно пересекает малое кольцо А107. Во всех местах пересечение под острым углом. Это пересечение в районе деревни Макарово.
11. Впереди Дмитровское шоссе с пробкой на два часа.
12. Очередное пересечение ЦКАД и А107 в районе Р110 «Фряновское шоссе». Примерно 708 пикет.
13. От Ногинска до Дмитровского шоссе ЦКАД примерно на 70% идёт в непосредственной близости от А107. От Дмитровского шоссе до М10 «Россия» ЦКАД идёт напрямую, в то время как А107 прерывается и требует выезда на А104 Дмитровское шоссе.
В этом районе прямо на месте будущей дороге оказалось несколько дач. Там же рядом огромный мусорный полигон «Царёво». Сейчас полигон закрыт.
14. Традиционные разрывы в местах пересечения газопроводов. Их в спешном порядке будут устранять за пару недель до открытия. Есть такая традиция у наших дорожников.
15. Очередное пересечение ЦКАД и А107 в районе Красноармейского шоссе.

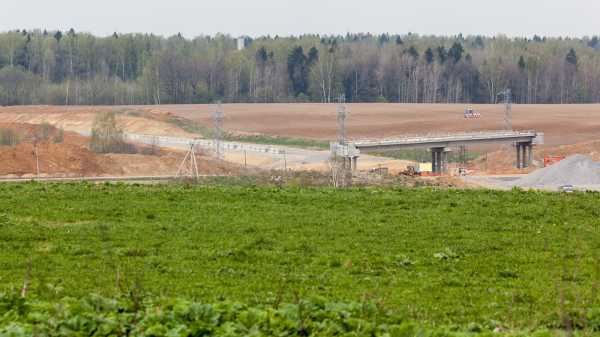

16. Путепровод без насыпи или насыпь без путепровода явление частое. Но я ещё ни разу не видел, чтобы оба этих явления так массово встречались в рамках одного объекта. Обычно, либо то либо то, а тут, и то и то сразу.
Серьезное строительство ожидается в районе пересечения с М8 «Холмогоры» (Ярославское шоссе). Там из-за стесненных условий и уже существующей клеверной развязки пришлось сильно разнести пункт взимания платежей и путепроводы. В этом месте пока всё на стадии земляных и подготовительных работ. Только начали забивать сваи, в одном месте дошли до ростветрка.
ДСК «Научные сотрудники» попал прямо под автомагистраль. Есть несколько приличных домов. Прямо поверх ДСК ведётся строительство путепровода с местной дорогой. Видны сбитые оголовки свай. Чуть дальше на переезде, на 519 пикете, ведутся работу по опорам. Насыпь выведена только с одной стороны.

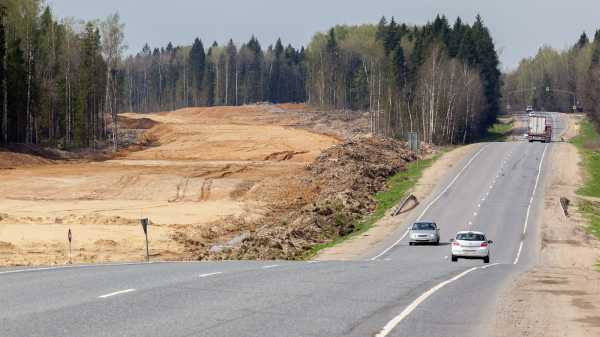

17. Очередное пересечение ЦКАД и А107 в районе деревни Алёшино. Это пересечение в самой низкой степени готовности.
18. В районе поворота к РЛС «Дон-2Н», который обозначен знаком «Ольшанка», достаточно глубокая выемка. Над автомагистралью будет построен путепровод в уровень с поверхностью земли. Сейчас на нём начали забивать первые сваи.
В этих местах сложный рельеф. Горки, овраги, наверняка должны быть проблемы с грунтами. Много выемок и высоких насыпей.
19. В этом месте будущая автомагистраль уходит от А107 и направляется к мосту через А104 Дмитровское шоссе, Канал имени Москвы и Савёловское направление Московской железной дороги.
20. Это самое серьезное искусственное сооружение на третьем пусковом комплексе ЦКАД. Мост пересекает две автомобильные дороги, одну железную и канал имени Москвы. Мост будет иметь сложный профиль и интересное пролётное строение над каналом.
21. Вид в обратную сторону. Надвижка ведётся с двух сторон. При этом пролётные строения центральной части моста собираются на месте. Интересно, как будут собирать и устанавливать главное пролётное строение над каналом?

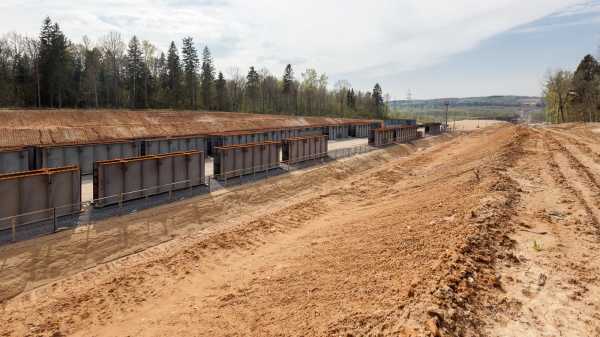

22. Элементы пролётных строения складированы со стороны Плеса.

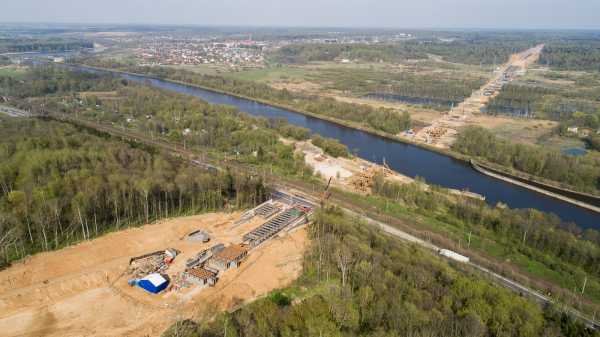

23. Общий вид на будущий мост.

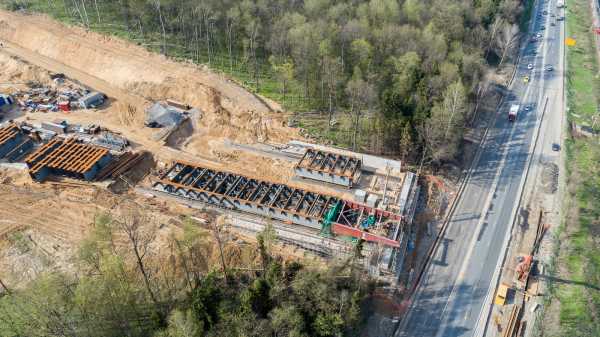

24. Стапель на западном берегу канала расположен в достаточно стесненных условиях. Это может снизить скорость монтажа и надвижки. Не знаю, как определять у канала правый или левый берег, поэтому пусть будет западный 🙂
